韋爾打造新型電路保護元件ESD73144D/ESD73311CZ
來源：網絡????????發布時間：05-31????????點擊：
摘要 : 隨著半導體集成電路技術的快速發展，其集成度越來越高，制造工藝越來越精復雜，但對外部環境的抗干擾能力也越來越弱，更容易受到ESD過電應力的干擾和破壞，如ESD靜電放電和Surge浪涌過沖。在過壓保護領域，瞬態電壓抑制器TVS得到了廣泛的應用。
隨著半導體集成電路技術的快速發展，其集成度越來越高，制造工藝越來越精復雜，但對外部環境的抗干擾能力也越來越弱，更容易受到ESD過電應力的干擾和破壞，如ESD靜電放電和Surge浪涌過沖。在過壓保護領域，瞬態電壓抑制器TVS得到了廣泛的應用。然而，由于設備結構和工藝水平的限制，傳統工藝TVS保護設備不能得到有效的保護，也不會影響電路性能?？蛻粼趹弥行枰^低的鉗位電壓、較小的結電容和較好的保護設備。
豪威集團的韋爾半導體是一家領先的模擬與分立半導體設計公司，其核心技術是在傳統 DIODE工藝的基礎上結合觸發管特性，致力于高效能電路保護器件的工藝開發。這種新型TVS器件具有超低的鉗位電壓，較傳統工藝 TVS防護效果更好，同時結電容極低，適合保護高速信號端口芯片免受 ESD/Surge干擾而損壞。
目前韋爾半導體已打造出多款適用于新型電子領域的過壓保護器件,使用時并聯在被保護信號電路兩端,具有精確導通、快速響應、浪涌吸收能力強、可靠性高等特點。其中ESD73144D和ESD73311CZ兩款產品主要應用于USB2.0/3.2及HDMI1.3/1.4/2.0等高速信號線的防護。
ESD73144D作為四路/單向超低電容TVS產品,采用DFN2510-10L封裝,可滿足輕薄小巧的便攜式電子產品對于組件封裝的嚴苛要求。在ESD耐受能力方面,ESD73144D提供了高達±15kV(接觸放電)的ESD保護能力,并能承受高達8A (8/20μs)的峰值脈沖電流。該保護器件擁有超低箝制電壓,可有效防止電子元件免受EOS過電應力的損傷,從而為高速數據接口保駕護航。

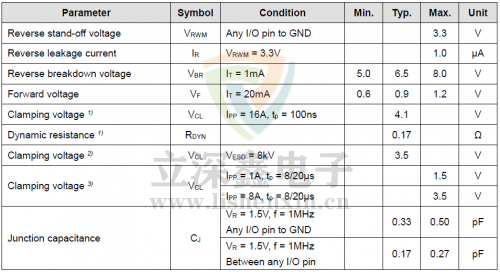

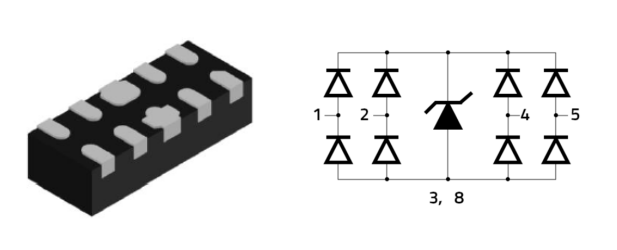

ESD73144D封裝及電性參數:( USB/HDMI高速信號線過壓防護 )

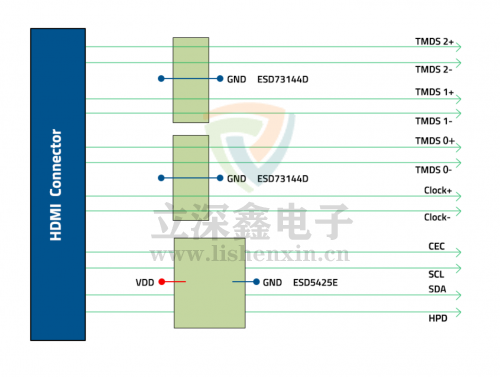

ESD73144D應用原理圖:(HDMI端口)
ESD73311CZ為單路/雙向的超低電容瞬態電壓抑制器,使用更加靈活,采用DWN0603-2L封裝,提供高達±30kV(接觸放電)的ESD保護,并承受高達20A(8/20μs)的峰值脈沖電流。ESD73311CZ具備非常低的動態阻抗,鉗位電壓更低,出色的過電流能力為USB /HDMI等高速數據線提供可靠的保護。
ESD73311CZ封裝及電性參數:( USB/HDMI高速信號線過壓防護 )

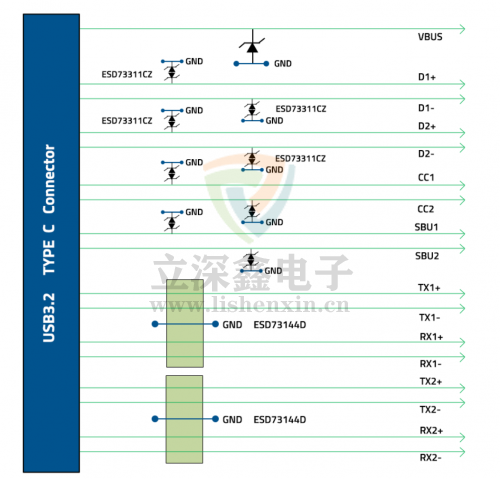

ESD73311CZ應用原理圖:(Type-C端口)
多年來,韋爾半導體一直堅持研發創新,針對不同應用、不同規格打造出完善的過壓保護TVS產品線。旗下產品具有優秀的鉗位性能及高通流能力,為各種應用電路抵御瞬變干擾提供了完備的解決方案。
我們將一如既往,順應數字化轉型趨勢,秉承賦能科技的使命,為推動電子信息發展,創建智慧生活提供更多“芯”動力。
