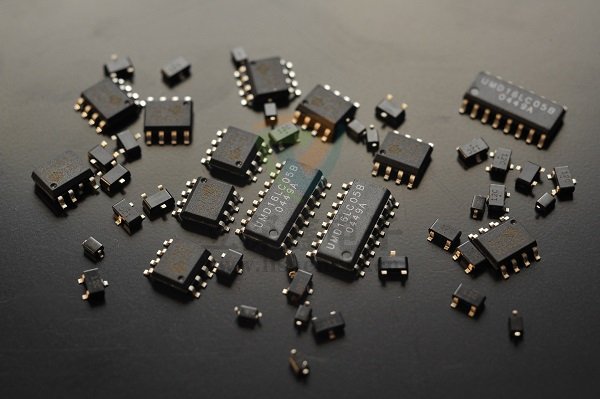

TVS二極管在ESD靜電方面的應用
來源：網絡????????發布時間：07-09????????點擊：
摘要 : 隨著移動產品、打印機、PC，DVD、機頂盒(STB)等產品的迅速發展，消費者正要求越來越先進的性能。半導體組件日益趨向小型化、高密度和功能復雜化，特別是像時尚消費電子和便攜式產品等對主板面積要求嚴格的應用很容易受到靜電放電的影響。
隨著移動產品、打印機、PC，DVD、機頂盒(STB)等產品的迅速發展，消費者正要求越來越先進的性能。半導體組件日益趨向小型化、高密度和功能復雜化，特別是像時尚消費電子和便攜式產品等對主板面積要求嚴格的應用很容易受到靜電放電的影響。一些采用了微米工藝和甚精細線寬布線的復雜半導體功能電路，對電路瞬變過程的影響更加敏感，將導致上述的問題更加激化。
1、底部連接器的應用
底部連接器設計廣泛應用在移動消費類產品上，目前市場上應用產品主要為移動電話、PDA、DSC(數碼相機)以及MP3等便攜產品。
2、RJ-45(10/100M以太網網絡)
RJ-45接口廣泛應用在網絡連接的接口設備上，典型的應用就是10/100M以太網網絡。
3、視頻線路的保護
目前視頻常見的輸出端口設計有D-SUB、DVI(28線)、SCART(19線)和D-TERMINAL(主要日系產品在用)。視頻數據線具有高數據傳輸率，數據傳輸率高達480Mbps，有的視頻數據傳輸率達到1G以上，因而要選擇低電容LCTVS，它通常是將一個低電容二極管與TVS二極管串聯，以降低整個線路的電容(可低于3pF)，達到高速率回路的要求。
4、SIM卡數據線路保護
SIM卡數據線路保護一直是各個公司的產品重點,而且專門為此類端口設計的集ESD(TVS)/EMI/RFI防護于一個芯片的器件，充分體現了片式器件的無限集成方案。
在針對不同用途選擇器件時，要避免使器件工作在其設計參數極限附近，還應根據被保護回路的特征及可能承受ESD沖擊的特征選用反應速度足夠快、敏感度足夠高的器件，這對于有效發揮保護器件的作用十分關鍵，另外集成了其它功能的器件也應當首先考慮。
5、USB保護
一般USB的ESD保護分上行和下行兩種情況。針對USB 1.1的ESD保護下行主要采用了NUF2101，上行ESD保護采用STF202或者NUF2221W1T2。這些產品即能滿足USB線路終端的ESD保護，還具有良好的濾波功能。
6、音頻/揚聲器數據線路保護
在音頻數據線路保護方面，由于音頻回路的信號速率比較低，對器件電容的要求不太高，100pF左右都是可以接受的。有的手機設計中將耳機和麥克風合在一起，有的則是分立線路。前一種情況可以選擇單路TVS二極管，而后一種情況如果兩個回路是鄰近的，則可以選用多路TVS二極管陣列，只用一個器件就能完成兩個回路的保護。
7、按鍵/開關
對于按鍵和開關回路，這些回路的數據率很低，對器件的電容沒有特殊要求，用普通的TVS二極管陣列都可以勝任。
