TVS管分類詳解
來源：網絡????????發布時間：05-12????????點擊：
摘要 : TVS是一種二極管形式的高效能保護器件。當TVS二極管的兩極受到反向瞬態高能量沖擊時，它能以10的負12次方秒量級的速度，將其兩極間的高阻抗變為低阻抗，吸收高達數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元器件，免受各種浪涌脈沖的損壞。
TVS是一種二極管形式的高效能保護器件。當TVS二極管的兩極受到反向瞬態高能量沖擊時，它能以10的負12次方秒量級的速度，將其兩極間的高阻抗變為低阻抗，吸收高達數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元器件，免受各種浪涌脈沖的損壞。由于它具有響應速度快、瞬態功率大、漏電流低、擊穿電壓偏差小、箝位電壓較易控制、無損壞極限、體積小等優點，已廣泛應用于計算機系統、通訊設備、交/直流電源、汽車、電子鎮流器、家用電器、儀器儀表（電度表），RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、數字照相機的保護、共模/差模保護、RF耦合/IC驅動接收保護、電機電磁波干擾抑制、聲頻/視頻輸入、傳感器/變速器、工控回路、繼電器、接觸器噪音的抑制等各個領域。
關于TVS二極管的分類,您知道多少?
雙向TVS管和單向TVS管
TVS管按照極性,可分為:雙向TVS管和單向TVS管。單向TVS管的功能特性與穩壓二極管類似;而雙向TVS管的功能特性相當于2個穩壓二極管反向串聯的功能。一旦電路防護確定是防止過高電壓和瞬態浪涌,相信很多采購商都會要求FAE現場工程師優先測試TVS管是否能夠滿足電路保護的防護需求。一般而言,直流電路中選用單向TVS管,交流電路選用雙向TVS管,多路保護電路選用TVS管陣列。那么,如何快速地區分瞬態抑制二極管的單雙向呢?
大功率TVS管和小功率TVS管
TVS管按照功率大小,可分為:大功率TVS管和小功率TVS管,這兩者都用途上有很大的差別。大功率瞬態抑制二極管結電容可以達到上百pF,響應速度在1ns以下,具有很大的散熱片,主要用在電源饋線上;而小功率TVS二極管,結電容在0．3pF以下,ps級響應速度,主要集中應用在高密度場合。目前,業內普遍把3000W以上的TVS定義為大功率TVS管。汽車級TVS二極管SM8S系列,峰值脈沖功率6600W,屬于大功率TVS二極管。

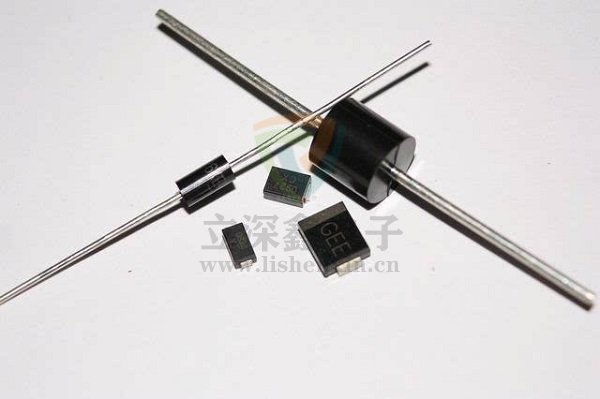

貼片TVS管和直插TVS管
TVS管按照封裝和內部結構,可分為:貼片TVS管、軸向引線TVS管、雙列直插TVS管陣列。
