可控硅(晶閘管)能否代替MOS管？
來源：網絡????????發布時間：05-12????????點擊：
摘要 : 可控硅簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體積小、效率高、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用。

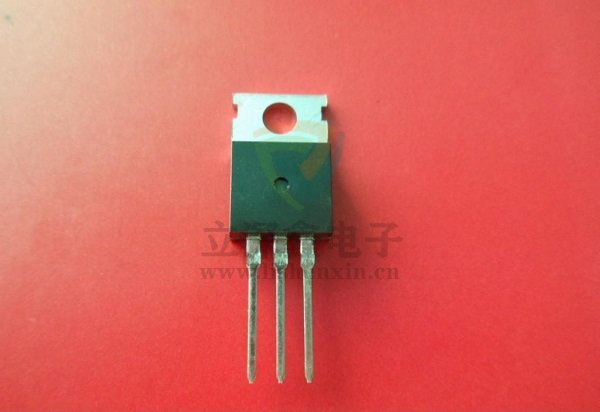

可控硅簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體積小、效率高、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用。
可控硅分單向可控硅和雙向可控硅兩種。雙向可控硅也叫三端雙向可控硅，簡稱TRIAC。雙向可控硅在結構上相當于兩個單向可控硅反向連接，這種可控硅具有雙向導通功能。其通斷狀態由控制極G決定。在控制極G上加正脈沖(或負脈沖)可使其正向(或反向)導通。這種裝置的優點是控制電路簡單，沒有反向耐壓問題。
可控硅能不能代替MOS管呢？
它們兩者之間雖然封裝形式差不多，都是三個腳位引出，但工作原理完全不一樣的。
晶閘管的特性可分為導通和關斷兩種狀態，二者均隨陽極電壓、電流和控制極電流等條件的變化而改變。
維持導通的條件為，①陽極電位高于陰極電位；②陽極電流大于維持電流；①、②兩個條件必須同時具備。
導通轉為關斷的條件為，①陽極電流小于維持電流；②陰極電位低壓陰極電位；其中具備①、②中的一個條件即可。

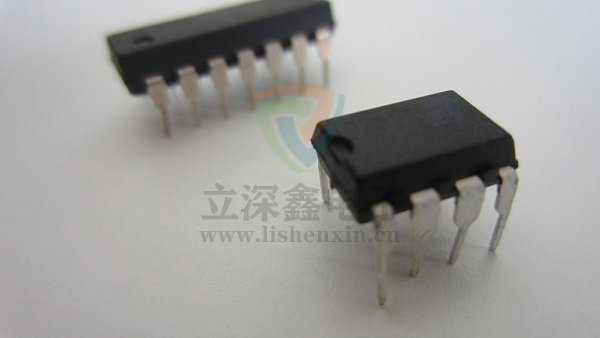

而MOS管叫做場效應管，根據工藝分類，它可以分為結型場效應管和絕緣柵場效應管(俗稱MOS)兩類。
根據導電溝道所用材料進行分類，它可以分為N型溝道和P型溝道兩種。
場效應管的主要特性參數有以下幾個。
1、夾斷電壓Up，Ups為某一固定值(例如10V)并且使id等于某一微小電流(例如50mA)時，柵~源極之間所施加的電壓即是夾斷電壓；若Ugs=Up，則Id=0。
飽和漏極電流Idss，它是指Ugs=0時，場效應管發生預夾斷的漏極電流；Idss是結型場效應管所能夠輸出的最大電流。
2、直流輸入電阻Rgs，它是指在漏~源極施加一定電壓時，柵~源極之間的直流電阻，即柵~源極間的等效電阻。
3、極限漏極電流Id，它是指漏極能夠輸出的最大電流，相當于普通三極管的Ic。
4、最大漏~源電壓Udss(或Uds)，它是指場效應管的漏~源極之間可以承受的最大電壓，相當于普通三極管的最大反向工作電壓Uceo。
5、開啟電壓Ut，這個參數是MOS增強型場效應管的重要參數之一(它的意思是說；若柵極~源極電壓Ugs小于Ut，則場效應管是處于截止狀態)。
6、最大漏極功率Pd，Pd=Uds*Id，這個參數相當于普通三極管的Pcm。
7、導通電阻Rds(on)，它是指場效應管導通時，漏~源極之間的電阻值；這個參數屬于場效應管的靜態參數。
