分析TVS二極管與壓敏電阻誰能領袖群倫？
來源：立深鑫電子????????發布時間：06-03????????點擊：
摘要 : 在科技飛速發展的今天，人們的生活越來越離不開電子產品，可以說各類電子產品充斥著我們的生活，在電子產品的使用當中，可能或多或少，都會遇到靜電，那么究竟如何確保我們的電子產品在使用的過程中，不受靜電的侵害那，這也一直令電子行業的工程師所憂心，然而就在今天電子元器件行業誕生出兩種新型的產品，一種叫TVS二極管，一種叫壓敏電阻，它們的誕生彷如干旱
在科技飛速發展的今天，人們的生活越來越離不開電子產品，可以說各類電子產品充斥著我們的生活，在電子產品的使用當中，可能或多或少，都會遇到靜電，那么究竟如何確保我們的電子產品在使用的過程中，不受靜電的侵害那，這也一直令電子行業的工程師所憂心，然而就在今天電子元器件行業誕生出兩種新型的產品，一種叫TVS二極管，一種叫壓敏電阻，它們的誕生彷如干旱的大地，降下的一場甘霖，滋潤了電子行業，可是它們兩者到底誰在電子行業能領袖群倫？
兩者最大區別在于，變阻器是利用材料特性吸收能量，鉗位電壓高，而TVS則利用開關動作泄放能量，鉗位電壓低。被保護IC隨著尺寸縮小而更容易受到ESD損壞，因此要求鉗位電壓變低。變阻器的工作原理決定其封裝越小，鉗制能力越低(鉗位電壓越高)，但TVS的性能則不會隨著小型化而降低。另外，變阻器在長期受到電壓沖擊后，漏電流越來越大，而TVS二極管漏電流很小，而且基本不變。
小結：與變阻器相比TVS二極管有更好的鉗制性能、更低的泄漏、更長的使用壽命。

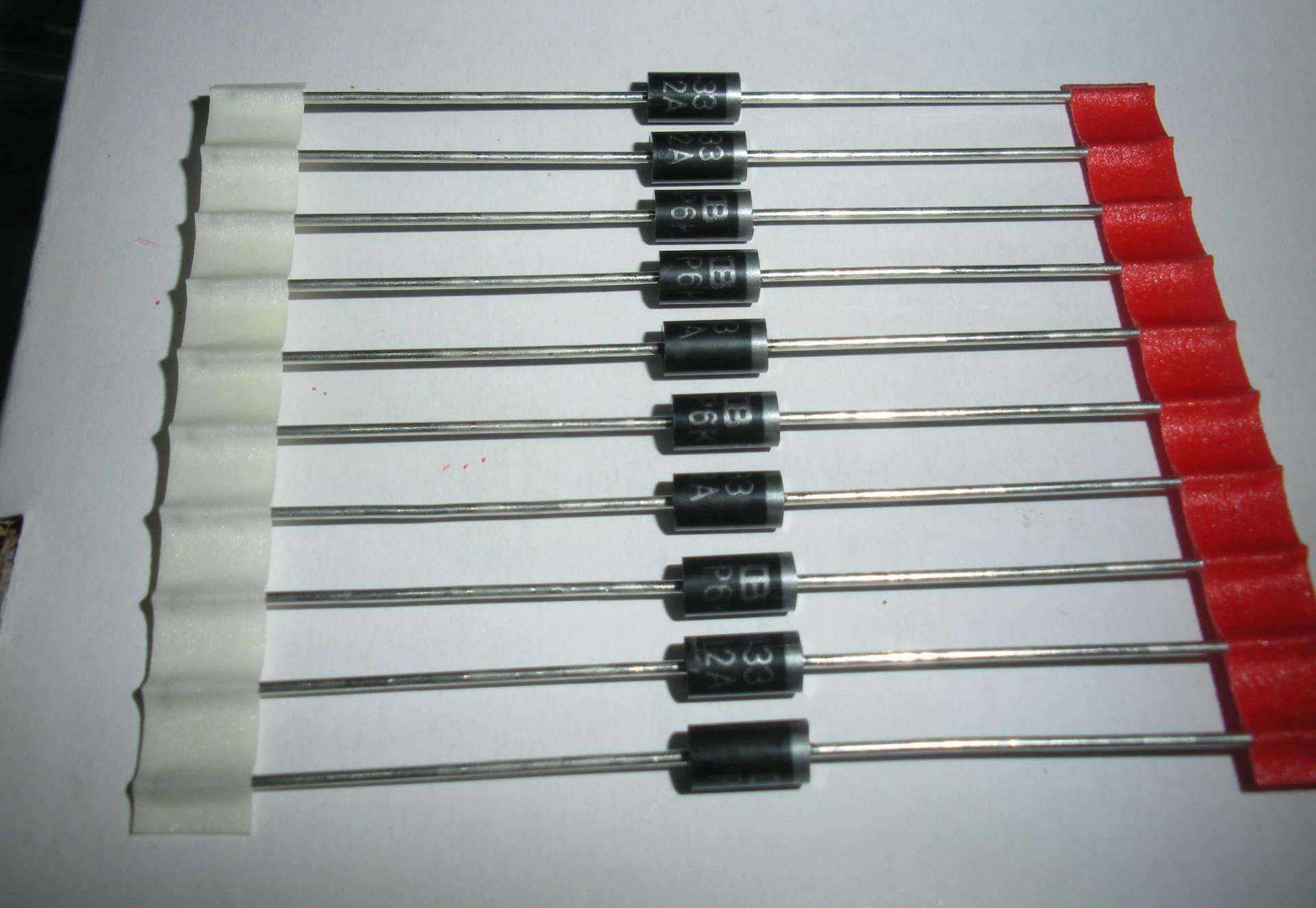

TVS二極管是一種快速抑制靜電的一種保護元件，它能以小于納秒級響應速度將靜電、浪涌電壓限制箝位到一個安全的電壓范圍內，以保護后面電路不受損壞。
1.TVS二極管是一種限壓型的專用于靜電及較低的浪涌過電防護的過電壓保護元件
2.反應速度快小于0.5nS
3.一般電壓規格大約只有2.8、3、5V、8V、12V、15V、24V、36V
4.導通擊穿電壓低
5.體積小、集成度高能同時實現多條數據線保護
6.電容值較低，可達0.5pF，是理想的高頻數據線保護器件
7.漏電流低，一般在幾個uA 級或更低;
