線性穩壓器調整率說明和驗證方法
來源：網絡????????發布時間：08-27????????點擊：
摘要 : 線性調整率是一個穩態的度量值，表征由于輸入電源電壓緩慢發生變化時而導致輸出電壓的變化。線性調整指的是穩壓器從輸入到輸出的穩態增益。從穩壓器的實現與原理來講，其與穩壓器的基準電壓、運算放大器的增益密切相關。其實也可以認為是低頻時的PSRR。
線性調整率是一個穩態的度量值，表征由于輸入電源電壓緩慢發生變化時而導致輸出電壓的變化。線性調整指的是穩壓器從輸入到輸出的穩態增益。從穩壓器的實現與原理來講，其與穩壓器的基準電壓、運算放大器的增益密切相關。其實也可以認為是低頻時的PSRR。換一句話來說，線性調整率是在一定負載電流的情況下，輸出電壓對輸入電源變化的抑制作用。
從以上可知，在定負載電流的情況下，變化輸入電壓的同時量測輸出電壓，量測多組不同輸入下的輸出電壓值，即可測得多組數據來求出線性調整率。其計算公式如下：(V1、V2分別為不同輸入電壓下的VOUT值)
SLINE=（V1 –V2）/VOUT ×100%

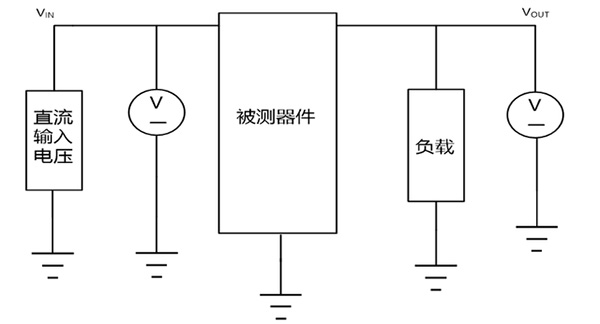

測試電路示意圖：

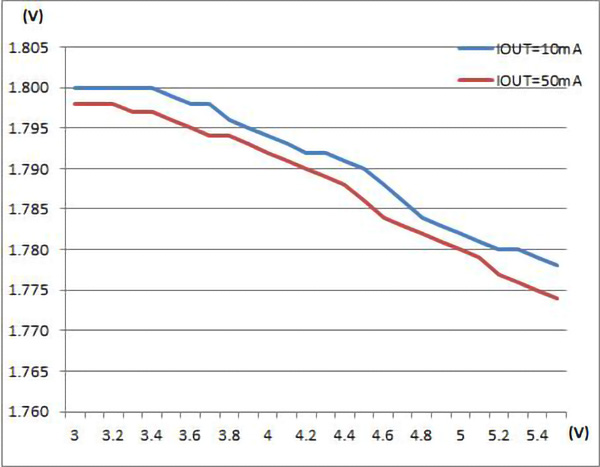

測試數據圖表：將測試數據生成圖表的形式更易觀察輸出的變化趨勢
從圖上，我們明顯可以知道，在相同負載電流的情況下，輸出電壓隨輸入上升而下降
