USB接口ESD靜電防護器件怎么選？
來源：網絡????????發布時間：06-02????????點擊：
摘要 : USB接口支持設備的即插即用和熱插拔功能，因此其靜電防護的等級必然要高，而具備反應速度快、電容值低、體積小、封裝多樣化，節省了占板空間（能滿足不同產品應用）、漏電流低，延長了電池壽命、電壓值低等優勢的靜電防護器件ESD靜電二極管自然就成為了USB接口的靜電防護首選。
隨著 USB3.1標準的發布， USBType-C，也就是 USB3.1下的一個接口模型也隨之誕生。由于 USB3.1是最新的 USB規范，由英特爾等大公司推出， USB3.1將數據傳輸速度提高到了10 Gbps，新技術也采用了更高效的數據編碼系統，并提供有效的數據吞吐率，完全向下兼容現有 USB連接器和線纜，同時也兼容現有 USB3.0軟件棧和設備協議，5 Gbps集線器與設備， USB2.0產品。從 USB類型 C的接口防護入手，考察了 USB接口靜電防護方案設計和靜電防護裝置選型要點。
USB Type-C 接口的全部關鍵特性集成到一個僅 1.2 mm x 1.2 mm 的超小型 WLCSP 封裝中。由于具有體積小巧、待機功耗極低的特點，該解決方案非常適合具有新型 USB 接口特性的下一波移動產品、軟件狗、旅行適配器、PC、配件和可穿戴設備。
Type-C需要注意的問題點：
1、高達10Gbps的傳輸速度必然導致端口的EMI輻射超標嚴重；
2、Type-C電壓范圍廣、功率大、速度快特征對端口防護器件有了更高要求；
USB接口支持設備的即插即用和熱插拔功能，因此其靜電防護的等級必然要高，而具備反應速度快、電容值低、體積小、封裝多樣化，節省了占板空間（能滿足不同產品應用）、漏電流低，延長了電池壽命、電壓值低等優勢的靜電防護器件ESD靜電二極管自然就成為了USB接口的靜電防護首選。

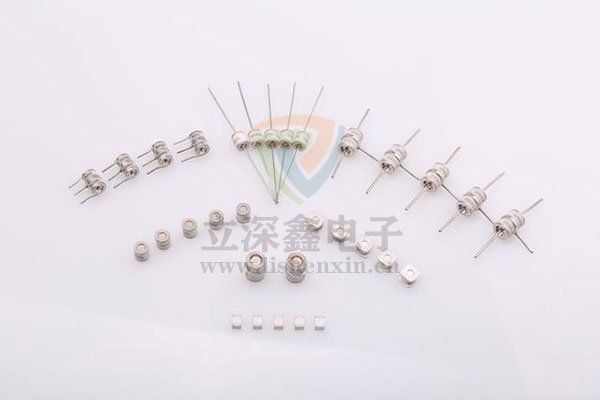

從產品應用來看，幾乎所有的USB接口都會應用到靜電元件，FAE工程師最基本的是要掌握電子產品的防護需求、電路保護器件工作原理以及選型要點等。電路保護器件的選型其實并不麻煩，了解產品的防護需求、防護等級就能知道是要選擇放電管、TVS二極管、壓敏電阻還是PTC自恢復保險絲、ESD靜電二極管，之后在遵循各個電路保護器件的選型原則以及工作電壓、電流等因素確定最終的型號即可。
靜電保護元件的產品選型最終還是要根據各個客戶的具體需求選擇適合的ESD型號。在為客戶選型和提供產品方案的時候，一定要切記，遵循以下兩個原則：
1.Vdrw≥電路上的工作電壓
2.根據應用端口，防護等級選擇貼片壓敏或者是二極管，根據傳輸頻率選擇電容值，頻率越高，器件的容值就要越低，容值太大容易造成信號丟包，因此，一定要根據自身需求選擇最適合的ESD。
要用在USB端口的ESD防護組件必須同時符合下面三項要求：
第一、ESD防護組件本身的寄生電容必須要小，這樣才能夠確保數據傳輸不丟包，不影響USB接口的傳輸速率；
第二、防護組件對ESD的耐受能力必須要高，最少要能承受IEC 61000-4-2接觸模式8kV ESD的轟擊。
第三、也是最重要的一項要求，防護組件在ESD事件發生期間所提供的箝制電壓必須要夠低，不能造成傳輸數據的損壞。
以上三項要求缺一不可，缺少了任何一個要項，USB端口就無法被完善地保護。
