摘要 : 在很多射頻電路和嵌入式應用中需要對敏感器件進行保護，比如功放，為了防止浪涌電壓或者錯誤操作損壞器件，我們可以使用TVS二極管對敏感器件進行電壓保護。本文我們就來探討一下如何選擇一個合適的TVS二極管。
在很多射頻電路和嵌入式應用中需要對敏感器件進行保護，比如功放，為了防止浪涌電壓或者錯誤操作損壞器件，我們可以使用TVS二極管對敏感器件進行電壓保護。本文我們就來探討一下如何選擇一個合適的TVS二極管。
選擇TVS二極管的5大步驟：
1、判斷被保護信號是交流還是直流，一般情況下，交流信號選擇雙向TVS二極管，直流信號選擇單向TVS二極管。雙向的優勢是靈活，IO和地隨意接；單向的優勢是反向鉗位電壓比雙向的更低。
2、Vrwm大于等于被保護信號的正常工作電壓，Vrwm比被保護信號的工作電壓越大，漏電流越??；TVS二極管的Vrwm越低，對應的鉗位電壓Vc越低，對信號的保護作用越好。

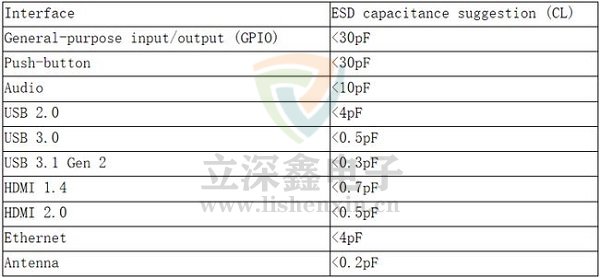

3、根據被保護的信號速率，選擇合適的結電容，如下給出了常見接口，推薦的ESD結電容的大小范圍。
4、選用的TVS需達到或超過 IEC 61000-4-2 Level4標準，IEC 61000-4-2標準是針對ESD的，對應國標GB/T 17626.2，但請注意，這也只是針對TVS IC，過這個標準，保證TVS不會損壞，被保護電路會不會損壞，還是需要看鉗位電壓。

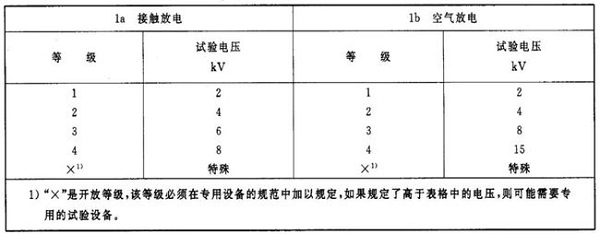

IEC 61000-4-2 ESD空氣和接觸放電的四個等級
TVS二極管一般也會過IEC 61000-4-4(EFT)和IEC 61000-4-5(surge)標準，在TVS的數據手冊里可以看到，EFT有的不給出，和ESD的測試方法不一樣，在這里不展開。
5、根據被保護信號能承受的最大電壓，在TLP曲線中選擇合適的鉗位電壓。

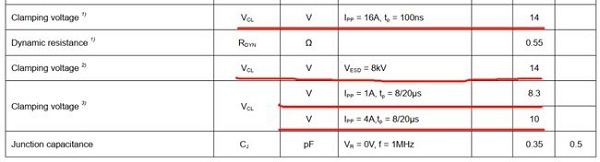

如下是一個TVS的鉗位電壓數據，有4個值，選型時，該看哪一個呢？
上面兩個都是14V，因為TLP 16A 100ns和IEC 61000-4-2 ESD接觸放電 8KV是有對等關系的，IEC等級和TLC的對照關系如下：
IEC 1-kV level = 2 A, 100 ns TLP pulse
IEC 2-kV level = 4 A, 100 ns TLP pulse
IEC 4-kV level = 8 A, 100 ns TLP pulse
IEC 6-kV level = 12 A, 100 ns TLP pulse
IEC 8-kV level = 16 A, 100 ns TLP pulse
下面兩個Vc=8.3V和10V，測試的標準是IEC 61000-4-5，指定的浪涌波形是8/20us，指8us達到100%Ipp，20us后達到50%Ipp，所以看到，反向峰值電流Ipp為4A時的鉗位電壓是要比1A時的大的。

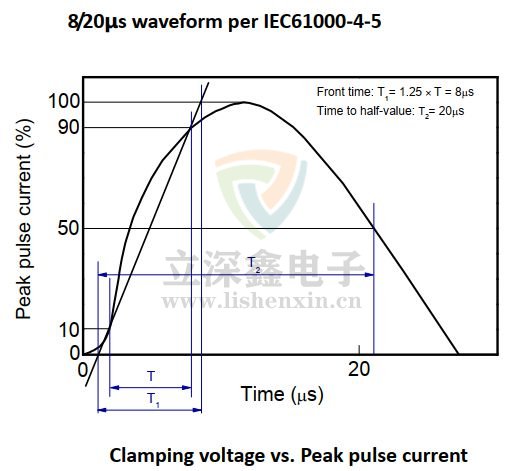

IEC 61000-4-5標準8/20us浪涌波形
當兩個TVS都都能過IEC 61000-4-2 8KV ESD時，在TLP曲線中，看16A電流對應的鉗位電壓，越低的代表這個TVS性能越好。

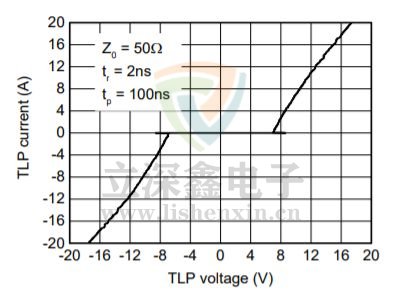

TVS TLP I-V曲線
需要注意，TLP曲線中的“鉗位電壓”為瞬態100ns測試給出的，和真正我們理解的，持續工作不會損壞的鉗位電壓還是有差別的。
