不使用電源管理IC，改用分立器設計一個充電電路
來源：立深鑫電子????????發布時間：01-08????????點擊：
摘要 : 以前在設計電路時，經常會遇到電路要用到電池供電，而且還需要給電池充電。我以前的做法就是選用一顆充電管理IC來設計充電電路。最近在設計一個產品時，也遇到同樣的情況，但是在選擇充電管理IC時，發現充電IC價格有點貴。所以我在想，能不能用分立器件設計充電電路，不選用集成電路。
以前在設計電路時，經常會遇到電路要用到電池供電，而且還需要給電池充電。我以前的做法就是選用一顆充電管理IC來設計充電電路。最近在設計一個產品時，也遇到同樣的情況，但是在選擇充電管理IC時，發現充電IC價格有點貴。所以我在想，能不能用分立器件設計充電電路，不選用集成電路。
理解電池充電原理電池充電的原理是什么？電池充電分三個過程，分別是涓流充電，恒流充電和恒壓充電。充電管理IC就是根據這三個充電過程設計而成。用充電管理IC設計成的充電電路，先是給電池進行涓流充電，這個過程比較短，然后是給電池進行恒流充電，這個過程是主要的，相對比較長，最后是恒壓充電，直至電池充滿電，這個過程也不是很長。所以我們如果要采用分立器件來設計充電電路，也是根據這個原理來設計，讓電路能夠完成涓流充電，恒流充電和恒壓充電這三個充電過程，那么就可以實現充電的功能。

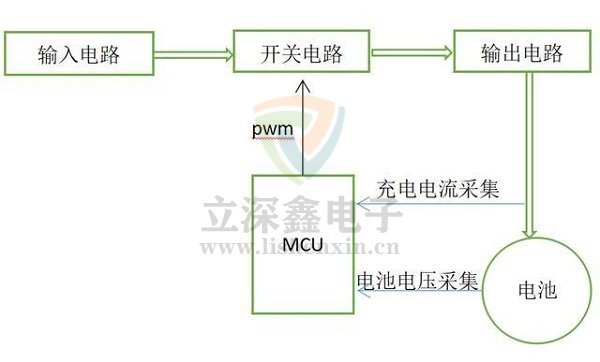

原理框圖
工作原理分析充電電路工作時，MCU輸出PWM控制開關電路的通斷，實現一個開關電源的功能，輸出電路就可以給電池充電。MCU采集充電電流和電池電壓，實時調節PWM的占空比，完成充電電路涓流充電，恒流充電和恒壓充電的充電過程，從而實現了充電功能，達到了給電池充電的作用。

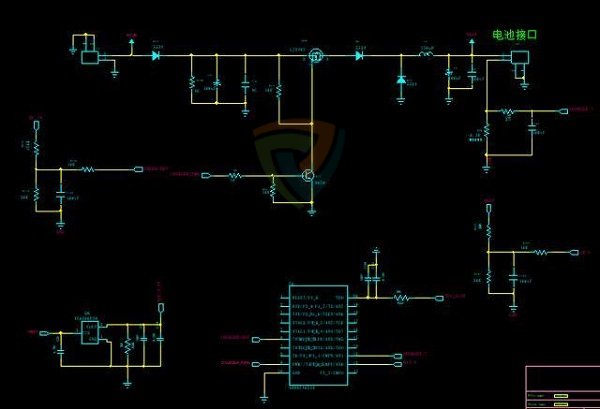

完成原理圖設計
