各類電子元器件在PCB板上都起什么作用
來源：立深鑫電子????????發布時間：12-01????????點擊：
摘要 : 電路板上的電子元器件非常多，就是同樣一個元件把它放在電路不同的位置，它所起的作用都是不一樣的，因此我們無法對每個元件做具體的說明，必須把元件放到具體電路中才能知道它的作用。下面我找一個比較典型的電路，來具體說說電子元件的作用吧。
電路板上的電子元器件非常多，就是同樣一個元件把它放在電路不同的位置，它所起的作用都是不一樣的，因此我們無法對每個元件做具體的說明，必須把元件放到具體電路中才能知道它的作用。下面我找一個比較典型的電路，來具體說說電子元件的作用吧。
常用電子元件在電路中的作用

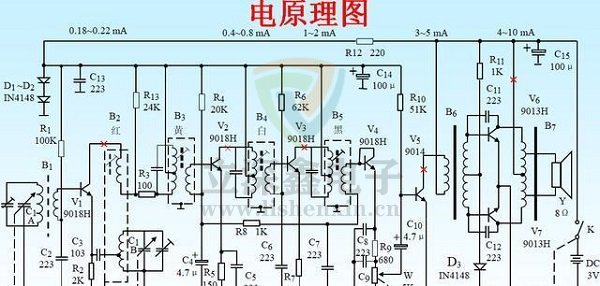

下面我用一個典型的收音機電路圖說明常用電子元器件在電路板中的作用，收音機電路是一個非常典型的電子電路，在電路中可以看到有電阻、電容、二極管、三極管、線圈和變壓器等電子元器件。

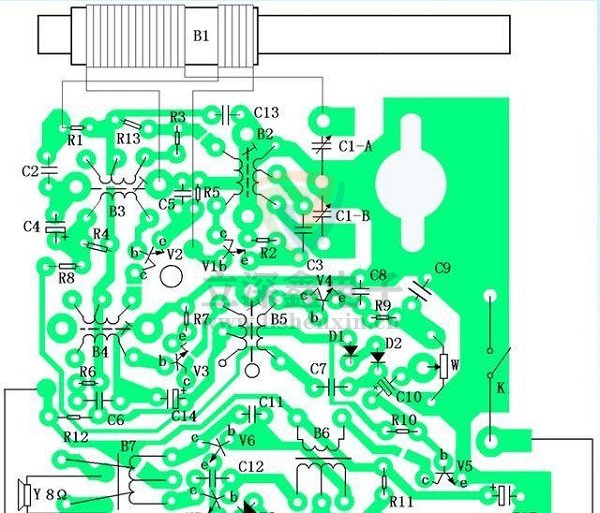

1、電阻在收音機電路中的作用。我們先從收音機電路中最常見到的電阻說起，在七管收音機電路中共用了十三個電阻，我把它分類來說明一下，最常用的就是分壓電阻了，也就是為三極管各極提供合適工作電壓的電阻，比如下圖中的電阻R1、R13、R4、R6、R10、R11、R2、R5、R7等。如果沒有這些電阻，三極管就不可能處于放大狀態。因此這類電阻主要起分壓作用的。
在這些電阻中，有的不但起到分壓的作用，還有的電阻在這個電路中起到限流的作用，具體來說就是用一個電阻作為電流的反饋元件來用的，這個電阻的作用具有抑制電流增大的作用，我們給它起個名字叫“電流負反饋電阻”，比如電阻R2、R5、R7和R8等?？傮w來看，電阻在電路中雖然具體的地方所起的名稱不一樣，有的叫偏置電阻，比如R13、R4、R6等。有的叫反饋電阻，比如R2、R5、R7和R8等、有的叫耦合和退耦電阻，比如R3和R12。但是總的來說電阻一般有兩個作用，一個是分壓，另一個是限流。

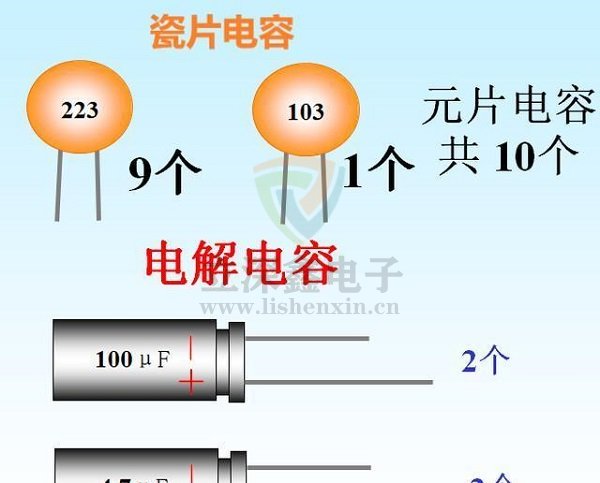

2、電容在收音機電路中的作用。電容也是電子電路中最為常見的一種元件，說起電容來這個元件既簡單又復雜。說它簡單我們從單個元件來看，它的結構很簡單；說它復雜是指把它放到電路中與別的元器件組合在一起時，感覺它復雜。在七管收音機中用來兩類電容，一類是瓷片電容，比如223皮法和103皮法的電容；另一類是電解電容，比如100微法和4.7微法的電解電容。另外還有一個用來找臺用的雙聯可變電容CBM223P。
這些電容在電路中的作用有諧振、濾波和耦合等作用。下面我簡要地說明一下，首先說諧振電容的作用，它在收音機中是用一個雙聯電容CBM-233來充當的，它與天線電感配合使用構成了一個LC的高頻振蕩電路。這個振蕩電路與廣播電臺相差一個中頻信號465KHZ的振蕩頻率。因此這個電容具有振蕩的作用。
對于濾波電容它分為低頻濾波電容和高頻濾波電容，低頻濾波電容一般由電解電容來充當，比如收音機中的C4和C14、C15就是由電解電容來充當的,它主要是濾除低頻的干擾信號。對于C8、C9瓷片電容主要是濾除檢波后的干擾信號，把沒有檢波完成漏下的中頻波給它濾除掉；還有的電容起到耦合作用，比如電路中的C3瓷片電容，它是把本機振蕩電路與混頻電路通過瓷片電容C3連接起來。因此在電子電路中電容一般可以作為濾波、振蕩以及耦合等作用。
3、二極管在收音機電路中的作用。二極管在電路中的作用也不少，根據二極管的單向導電性可以知道，它在電路中可以作為這整流。在我們所講的收音機中二極管用的比較少，總共才三個，其中有兩個三極管通過串聯，根據硅二極管管壓降是0.7V來看，它主要起到穩壓的作用，使此處的電位穩定在1.4V，另一個也是起到穩壓電壓的作用，為了避免兩個推挽放大三極管在放大時處于死區，這樣可以避免交越失真。其實有一個地方可以用作二極管作為檢波的，可是在電路中它通過改造使用了一個三極管來作為檢波二極管來使用。其實三極管還有其它的作用的，比如可以起到隔離、穩壓等作用。

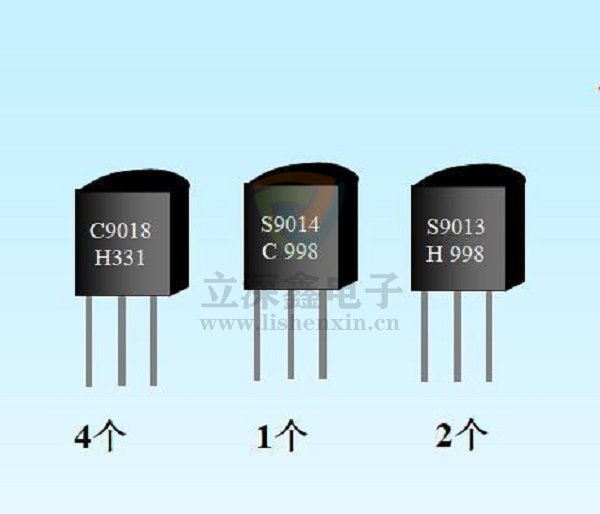

4、三極管在收音機電路中的作用。下面我再說說三極管的作用，三極管一般是電子電路中的核心器件，不管是在模擬電路中，還是在數字電路中都是如此。那么我們從收音機的電路圖中也不難看出，我們之所以叫它七管收音機就是因為在收音機電路中有七個三極管，其中有六個是作為放大用的，另一個通過改造作為檢波用了，由此可見這六個三極管也收音機電路中的核心器件，它們其中任何一個損壞都會造成收音機無法聽到聲音的。
三極管除了作為放大器件之外，其實三極管還有其它作用的，比如可以作為無觸點的電子開關、也可以作為反相器等許多作用。

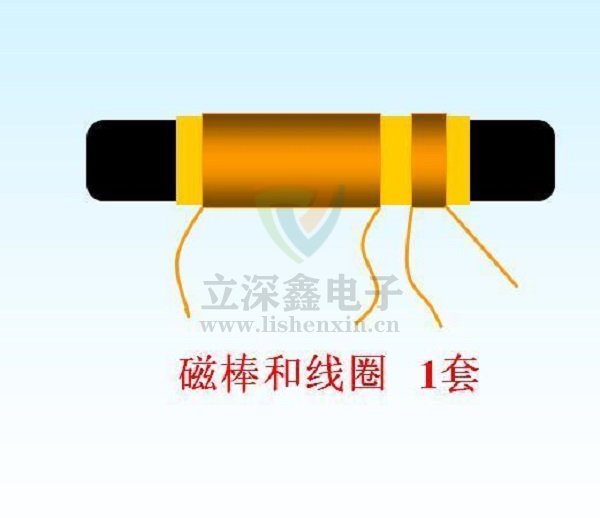

5、電感及變壓器在收音機電路中的作用。最后我再說一下收音機里的電感元件的作用，在收音機中有好幾個用電感來制作的元件，首先是天線，它是一個漆包錢，纏繞在鐵氧體的磁棒上的。它起到吸收電磁波的作用，其實它就是一個用電磁感應原理制作的一個特殊變壓器。另外還有四個中頻變壓器，它們在電路中起到耦合的作用，就是把各個放大電路連接起來，還有一個起到振蕩的作用，它是收音機本機振蕩電路的一個重的元件。另外還有兩個音頻輸入和輸出變壓器，也是由大量的電感線圈制作的。由此看見電感在電路中可以起到振蕩、耦合以及自感和互感的作用。
我們通過一個典型的小電路給朋友們介紹了一些常用的電子元器件的作用，其實隨著電子技術發展很快，還有很多電子元器件由于電路中沒有出現。
