ESD保護二極管選型指南
來源：立深鑫電子????????發布時間：11-04????????點擊：
摘要 : 提及“ESD保護二極管”之前，有必要對ESD進行講解一番。ESD的意思是“靜電釋放”。ESD是20世紀中期以來形成的以研究靜電的產生、危害及靜電防護等的學科。因此，國際上習慣將用于靜電防護的器材統稱為ESD，中文名稱為靜電抗阻器。
提及“ESD保護二極管”之前，有必要對ESD進行講解一番。ESD的意思是“靜電釋放”。ESD是20世紀中期以來形成的以研究靜電的產生、危害及靜電防護等的學科。因此，國際上習慣將用于靜電防護的器材統稱為ESD，中文名稱為靜電抗阻器。

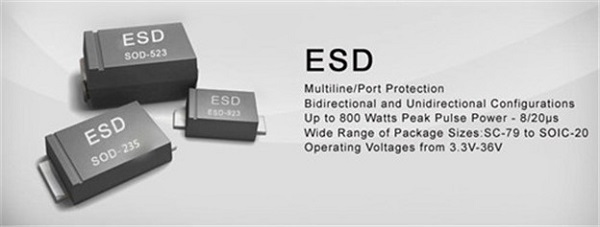

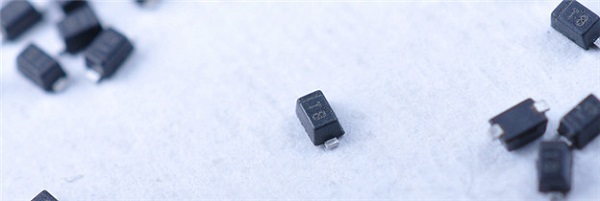

ESD保護二極管是由多個TVS晶?；蚨O管采用不同的布局設計成具有特定功能的多路或單路ESD保護器件，主要應用于各類通信接口靜電保護，比如USB、HDMI、RS485、RS232、VGA、RJ11、RJ45、BNC、SIM、SD等接口中。
一、ESD保護二極管特性：
1、快速響應時間：通常小于1.0PS；
2、低電容，最低可達到零點幾皮法；
3、體積小，小型化器件，節約PCB空間；
4、靈活度高，可以根據應用需求設計電容、封裝形式、浪涌承受能力等參數；
5、工作電壓可以根據IC的工作電壓設計，比如：2.8V、3.3V、5V、12V、15V等等；
6、封裝形式多樣化，目前擁有的ESD封裝有：QFN-0201、SOD-882、DFN1006-3L、SOT-523、SOD-523、QFN-10、SOD-123S、SOD-323、 SOT-23、SOT-143、SOT-363、SOT23-6L、SOIC-8、SOIC-16 等；
二、ESD保護二極管選型指南：
1、ESD保護二極管的擊穿電壓VBR要大于線路中最高工作電壓。
2、根據電路上可能會出現的最大浪涌電流來選擇IPP（脈沖峰值電流）合適型號的ESD二極管。PS：此時最大箝位電壓要小于被保護芯片所能耐受的最大峰值電壓。
3、信號傳輸電路中，要注意所傳輸信號的頻率或速率。如果信號頻率或傳輸速率較高的話，要選用低電容系列的ESD保護二極管，立深鑫電子可以提供低電容系列的靜電保護器件。
4、要采用Array式的ESD保護器件，才可以用最少的組件數來縮小PCB的空間及降低PCB的寄生阻抗。
5、ESD保護二極管的箝位電壓和電容要足夠低，才能在ESD發生時電路不受干擾，至于要多低的箝位電壓，要看系統的噪聲免疫能力來定。
三、ESD保護二極管選型注意事項
1、ESD一般用于各類通信端口靜電防護，在一些高速數據線路，比如USB3.0、HDMI、IEEE1394等接口，ESD保護二極管的結電容應盡量選擇小的，以避免影響通信質量；
2、ESD有單向（A）和雙向（C）之分，根據工作的信號進行選擇，單極性的信號可以選擇單向的 ESD或雙向的ESD， 雙極性的信號要選擇雙向的ESD；
3、具體選擇什么型號的ESD保護二極管做靜電防護，還需要在專業的電子工程師指導下選擇；
多一層保護，多一層放心，立深鑫電子ESD保護二極管，讓電路免受ESD煩憂。欲了解更多電路保護方案和器件，立深鑫電子，身邊最安心的電路保護專家?。?！
