單片機IO不能直接驅動MOS管嗎？為什么要三極管驅動
來源：立深鑫電子????????發布時間：10-14????????點擊：
摘要 : 單片機驅動MOS管是根據控制需要的問題，而不是能不能的問題。在有的場合可以用單片機直接驅動MOS管的，而在有的控制場合就不適合直接用單片機驅動MOS管，下面我們來談談這方面的問題。
單片機驅動MOS管是根據控制需要的問題，而不是能不能的問題。在有的場合可以用單片機直接驅動MOS管的，而在有的控制場合就不適合直接用單片機驅動MOS管，下面我們來談談這方面的問題。
單片機直接驅動MOS管的條件

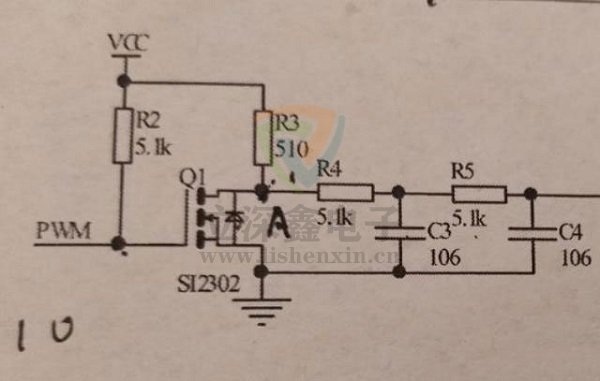

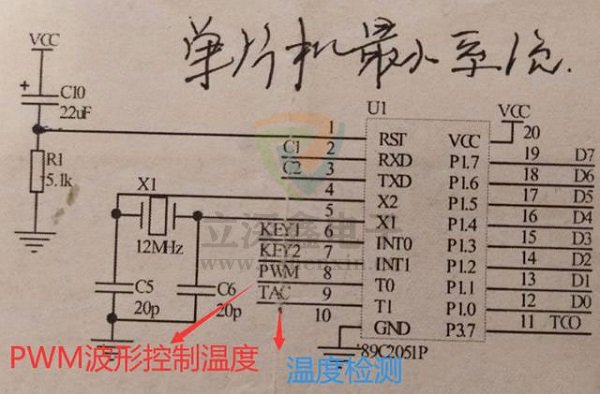

前一段時間我在維修一個加熱用的小型家用電器，它里面的電路就是用一個20引腳的單片機控制I/O口直接去控制兩個MOS管。一個單片機的P3.0口輸出PWM波形去控制場效應管的導通與關閉，其單片機控制圖如下圖所示。
當P3.0腳輸出的PWM為高電平的時候，場效應管導通，持續增高溫度值。通過這個例子可以看出在一些驅動功率不是很高的場合，對于小功率的MOS管來說，它是可以用單片機I/O口直接控制的。我們知道對于小功率的場效應管它的柵極Ugs電壓不需要很高電壓就可以完全控制場效應管良好的導通了。因此在對一些小型場效應管所控制功率比較小的場合，我們可以用單片機I/O口直接控制場效應管。
不能用單片機I/O口直接控制場效應管的場合

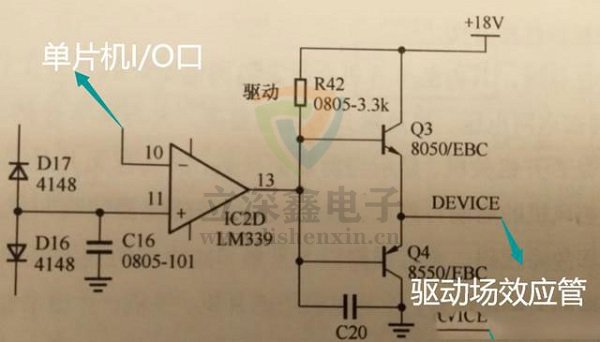

我們知道場效應管是一種壓控型器件，對于大功率場效應管要想使它充分導通，就要給柵極一個較高的電壓，例如我在維修電磁爐時就可以看到，作為控制LC振蕩的絕緣柵場效應管（IGBT），它需要18V的電壓才能滿足絕緣柵場效應管的驅動要求，由于單片機的輸出電壓是5V，遠遠達不到場效應管導通的要求，因此就無法直接用單片機的I/O口去控制。這時電路就采用了兩個三極管來組成推挽式的電路，去驅動場效應管。單片機先控制一個運放電路，然后再用三極管去驅動場效應管的，其原理圖如下圖所示。
由此可見，MOS管能不能用單片機I/O口直接去驅動，要看具體的電路來確定。當用到小功率的場效應管是可以直接用單片機去驅動的，我在維修中常見到的SOT-23封裝的、TO-92封裝的小型場效應管都可以用單片機I/O口直接驅動，對與大功率場效應管比如TO-220封裝的大功率場效應管，則必須外加驅動電路才可以驅動它，用三極管作為驅動電路就是常見的一種類型。以上就是我對這個問題的一些看法，僅供參考，歡迎朋友們參與討論，感謝點贊。
