一分鐘快速分辨TVS管的單雙向
來源：立深鑫電子????????發布時間：07-30????????點擊：
摘要 : 瞬態抑制二極管或稱TVS管，TVS管有單雙向區分，從表面看基本沒有什么差別，但通過以上的分析比對，單向和雙向有許多的不同。那雙向TVS管是否可以選用單向來代替呢？立深鑫電子小編建議大家，不要盲目的選擇。那么我們該如何區分TVS管的單雙向呢？
瞬態抑制二極管或稱TVS管，TVS管有單雙向區分，從表面看基本沒有什么差別，但通過以上的分析比對，單向和雙向有許多的不同。那雙向TVS管是否可以選用單向來代替呢？立深鑫電子小編建議大家，不要盲目的選擇。那么我們該如何區分TVS管的單雙向呢？
一、怎么區分TVS瞬態抑制二極管的單雙向
1、看型號。單從型號表面我們就可以判斷，雖然不同品牌命名方式不同，但都有規律；
2、看規格書，一般在頁就有。<1>雙向為雙向導通，<2>單向為單向導通；
3、用萬用表測。
<1>測量二極管的檔位，單向一邊通，雙向兩邊都有電壓；
<2>測直流，雙向對稱，單向只有反向是雪崩擊穿特性，一般1mA下測。

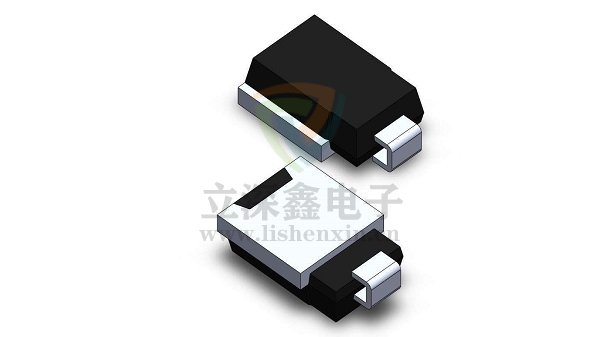

4、所有TVS管放大后會有根陰極線，它是用來區分二極管的正負極的，與單雙向無關。
二、單/雙向使用上的不同點
1.單向用在直流。雙向用在交流;單向tvs管保護器件僅能對正脈沖或者負脈沖進行防護，而雙向tvs管保護器件一端接要保護的線路，一端接地，無論來自反向還是來自正向的ESD脈沖均被釋放，更有效地保護了IC。
2.TVS管有單向與雙向之分， 單向TVS管的正向特性與普通穩壓二極管相同，反向擊穿拐點處近似“直角”的硬擊穿為典型的PN結雪崩。當有瞬時過壓脈沖時，器件的電流急驟增加而反向電壓則上升到箝位電壓值，并保持在這一水平上;雙向TVS管的V-I特性曲線如同兩只單向TVS“背靠背”組合，其正反兩個方向都具有相同的雪崩擊穿特性和箝位特性，正反兩面擊穿電壓的對稱關系為0.9≤VBR(正)/VBR (反) ≤1.1。一旦加在它兩端的干擾電壓超過箝位電壓Vc就會立刻被抑制掉。
3.極間電容Cj
TVS管的極間電容Cj較大,且單向的比雙向的大,功率越大的電容也越大。
4.USB數據線上全部用的雙向；
5.電流曲線不同。單方向的TVS管的電路符號與普通的穩壓管相同，其正向特性與普通二極管相同，反向特性為典型的PN結雪崩器件。雙向二極管正反向都是典型的PN結雪崩器件。
三、雙向TVS管可以當成單向來用么?
從市場上看TVS管雙向的應用范圍更廣，關鍵參數電容C越低越好，這就導致電子市場和小型工廠普遍采用雙向的TVS管。但通過以上的分析比對，單向和雙向有諸多的不同，很多地方可以用雙向替雙向，但具體用哪種主要的還是看工程的電路設計，有些只能用單向的TVS。
